Wafer Disc Check Valve: Panduan Lengkap untuk Keuntungan, Operasi, Pemecahan Masalah, dan Persyaratan Transportasi

Perkenalan

ItuKatup periksa cakram waferadalah katup non-kembali yang banyak digunakan yang dirancang untuk mencegah aliran balik dalam pipa. Strukturnya yang ringkas, kemudahan pemasangan, dan kinerja penyegelan yang andal membuatnya cocok untuk sistem pasokan air, HVAC, pipa petrokimia, dan berbagai aplikasi industri. Dalam artikel ini, kami memberikan tinjauan komprehensif tentang katup cek cakram wafer, yang mencakup keuntungan produk mereka, pedoman operasi langkah demi langkah, metode pemecahan masalah umum, dan persyaratan transportasi. Panduan profesional ini dirancang untuk insinyur, spesialis pengadaan, dan manajer proyek yang mencari informasi yang dapat diandalkan sebelum pembelian dan aplikasi.

Apa itu katup periksa cakram wafer?

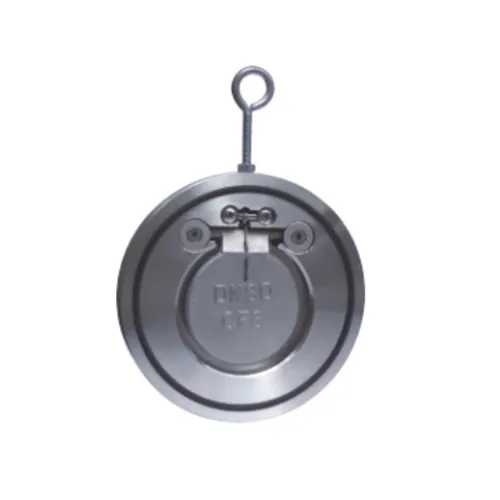

Akatup periksa cakram waferadalah katup satu arah yang menampilkan tubuh tipis dan ringan yang sesuai dengan dua flensa. Disk katup terbuka ketika fluida mengalir ke arah depan dan secara otomatis ditutup ketika aliran terbalik, mencegah aliran balik dan melindungi pompa, kompresor, dan sistem perpipaan.

Fitur Utama:

• Desain tubuh ramping- Meminimalkan persyaratan ruang.

• Penutupan berbantuan musim semi- Mengurangi palu air.

• Instalasi Serbaguna- Dapat dipasang di jalur pipa horizontal dan vertikal.

• Opsi material- Stainless steel, karbon baja, besi cor, atau paduan eksotis untuk media tertentu.

Keuntungan dari katup periksa cakram wafer

1. kompak dan hemat ruang

Tidak seperti katup periksa ayunan konvensional, katup periksa cakram wafer ramping dan ringan, yang membuatnya ideal untuk sistem dengan ruang instalasi terbatas.

2. Pencegahan Busin Buka

Disk yang dimuat pegas memastikan penutupan yang cepat, mengurangi risiko palu air dan memperpanjang umur sistem.

3. Berbagai aplikasi

Mereka cocok untuk air bersih, air laut, minyak, gas, uap, dan media kimia ringan.

4. Pemeliharaan Mudah

Lebih sedikit bagian yang bergerak berarti biaya perawatan yang lebih rendah dan lebih sedikit waktu henti.

5. Solusi hemat biaya

Struktur sederhana dan umur layanan panjang mereka menjadikan mereka pilihan yang ekonomis untuk proyek -proyek industri.

Instruksi Operasi

Pedoman Instalasi

• Pastikan panah arah aliran pada badan katup cocok dengan arah aliran pipa.

• Pasang katup antara flensa standar sesuai dengan peringkat tekanan yang ditentukan.

• Untuk instalasi vertikal, konfirmasikan bahwa arah aliran ke atas untuk memastikan gerakan cakram yang tepat.

• Gunakan gasket yang sesuai untuk mencegah kebocoran pada titik koneksi.

Kondisi operasi

• Kisaran suhu: biasanya -20 ° C hingga +200 ° C (tergantung pada material).

• Peringkat Tekanan: PN10 - PN40, ANSI Kelas 150–300.

• Cocok untuk media cair dan gas dengan partikel padat minimal.

Panduan Pemecahan Masalah

Meskipun katup periksa cakram wafer sangat dapat diandalkan, masalah tertentu dapat terjadi karena kesalahan pemasangan, kondisi media, atau keausan. Di bawah ini adalah bagan pemecahan masalah untuk referensi cepat:

Persyaratan transportasi dan penyimpanan

Penanganan yang tepat selama transportasi dan penyimpanan sangat penting untuk mempertahankan integritas produk.

• Kemasan: Setiap katup harus dikemas secara individual dalam bahan pelindung untuk mencegah goresan dan kerusakan mekanis.

• Perlindungan kelembaban: Untuk baja karbon atau katup besi cor, oli anti-conse dan kemasan yang disegel diperlukan.

• Menumpuk: Hindari menumpuk beban berat langsung pada katup untuk mencegah deformasi.

• Lingkungan penyimpanan: Simpan di gudang yang kering dan berventilasi; Hindari paparan bahan kimia korosif.

• Inspeksi sebelum instalasi: Periksa permukaan katup, cakram, dan permukaan penyegelan untuk kerusakan atau partikel asing.

Aplikasi lintas industri

• Tanaman pengolahan air- Pencegahan aliran balik di stasiun pemompaan.

• Saluran pipa minyak dan gas-Memastikan keamanan di lingkungan bertekanan tinggi.

• Sistem HVAC- Mencegah sirkulasi terbalik dalam air dingin atau loop air panas.

• Industri kelautan-Katup tahan korosi untuk aplikasi air laut.

• Pemrosesan Kimia-Menangani cairan non-korosif dan sedikit korosif.

Perbandingan: katup periksa cakram wafer vs. Swing Check Valve

Tips Pemeliharaan

• Lakukan inspeksi berkala untuk keausan, terutama di media bertekanan tinggi atau abrasif.

• Jaga agar pipa tetap bersih untuk menghindari partikel yang dapat menghalangi disk.

• Ganti gasket selama pemasangan kembali untuk memastikan penyegelan yang ketat.

• Simpan suku cadang seperti cakram dan pegas untuk penggantian cepat selama pemeliharaan.

Kesimpulan

Itukatup periksa cakram waferadalah solusi yang praktis, andal, dan hemat biaya untuk mencegah aliran balik dalam sistem industri dan komersial. Desainnya yang ramping, mekanisme penutupan cepat, dan kemampuan beradaptasi dengan berbagai orientasi instalasi menjadikannya salah satu pilihan paling populer di kalangan insinyur dan manajer proyek. Dengan mengikuti pedoman instalasi, operasi, pemecahan masalah, dan transportasi yang benar, pengguna dapat memaksimalkan masa pakai dan efisiensi katup periksa cakram wafer.

Untuk industri yang mencariSolusi Kontrol Aliran Kinerja Tinggi, katup periksa cakram wafer memberikan keduanyakeandalan teknis dan nilai ekonomi, menjadikannya pilihan cerdas untuk sistem pipa modern.
